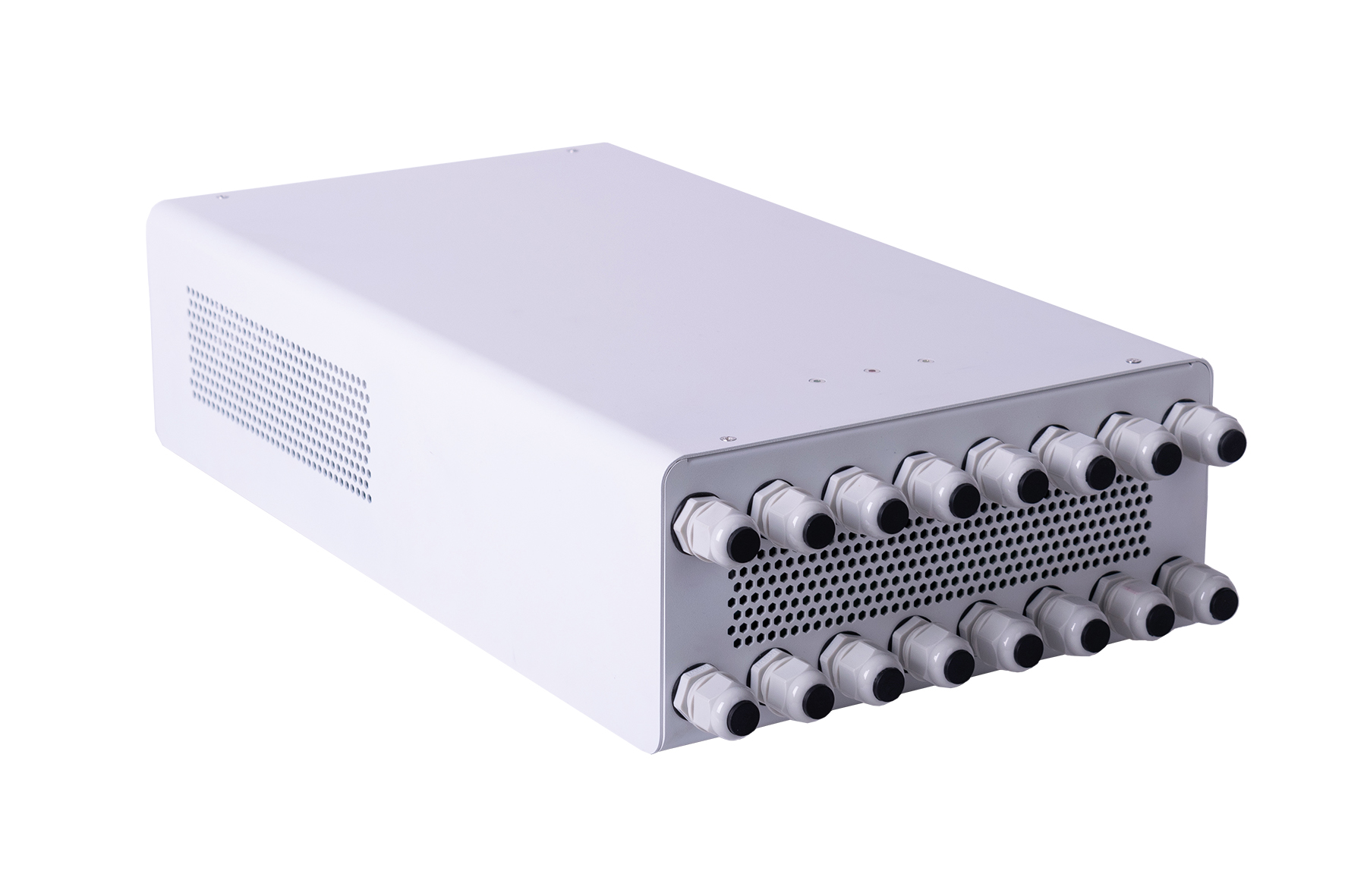

E-NERGY CARBON Netzteil Basic 1800 W AP/UP - 24 V 400 x 280 x 90 mm
Die Netzteile der Serie BASIC TT sind Sicherheitstransformatoren nach EN 61558-2-6 mit 24 V AC Sicherheitskleinspannung (SELV) zum Anschluss von Heizfolien des Systems ENERGY CARBON. Die Ringkerntransformatoren mit integriertem Einschaltstrombegrenzer und einem Wirkungsgrad von bis zu 95 % besitzen ein Aufputz-Metallgehäuse und sind für die Aufputz- sowie Unterputzmontage geeignet. Federzugklemmen ermöglichen eine dauerhaft sichere elektrische Verbindung aller Anschlüsse. Nennleistung: 1800 W Nennspannung Primär: 230 V AC 50/60 Hz Nennspannung Sekundär: 24 V AC (SELV, Safety Extra Low Voltage) Netzanschluss 230 V (Primär): Federzugklemmen 1,5 mm² – 2,5 mm² Anschluss Raumthermostat 230 V: Federzugklemmen 1,5 mm² – 2,5 mm² Anschluss Heizfolien 24 V (Sekundär): Federzugklemmen 2,5 mm² bis 6,0 mm² Anzahl Anschlüsse Heizfolie: 10 Absicherung pro Anschluss Heizfolie: 20 A Umgebungstemperatur: Max. 40°C Interner Sicherheits-Temperaturschalter: 130°C Isolierstoffklasse: B Gehäuseschutzart: IP20 Anzeige: LED Statusanzeige Gehäusedeckel Maße (LxBxH): 280 x 95 x 440 mm (einschließlich Kabelverschraubung) Gewicht: ca. 19 kg Bauform: Ringkern Schutzklasse IEC/EN: I

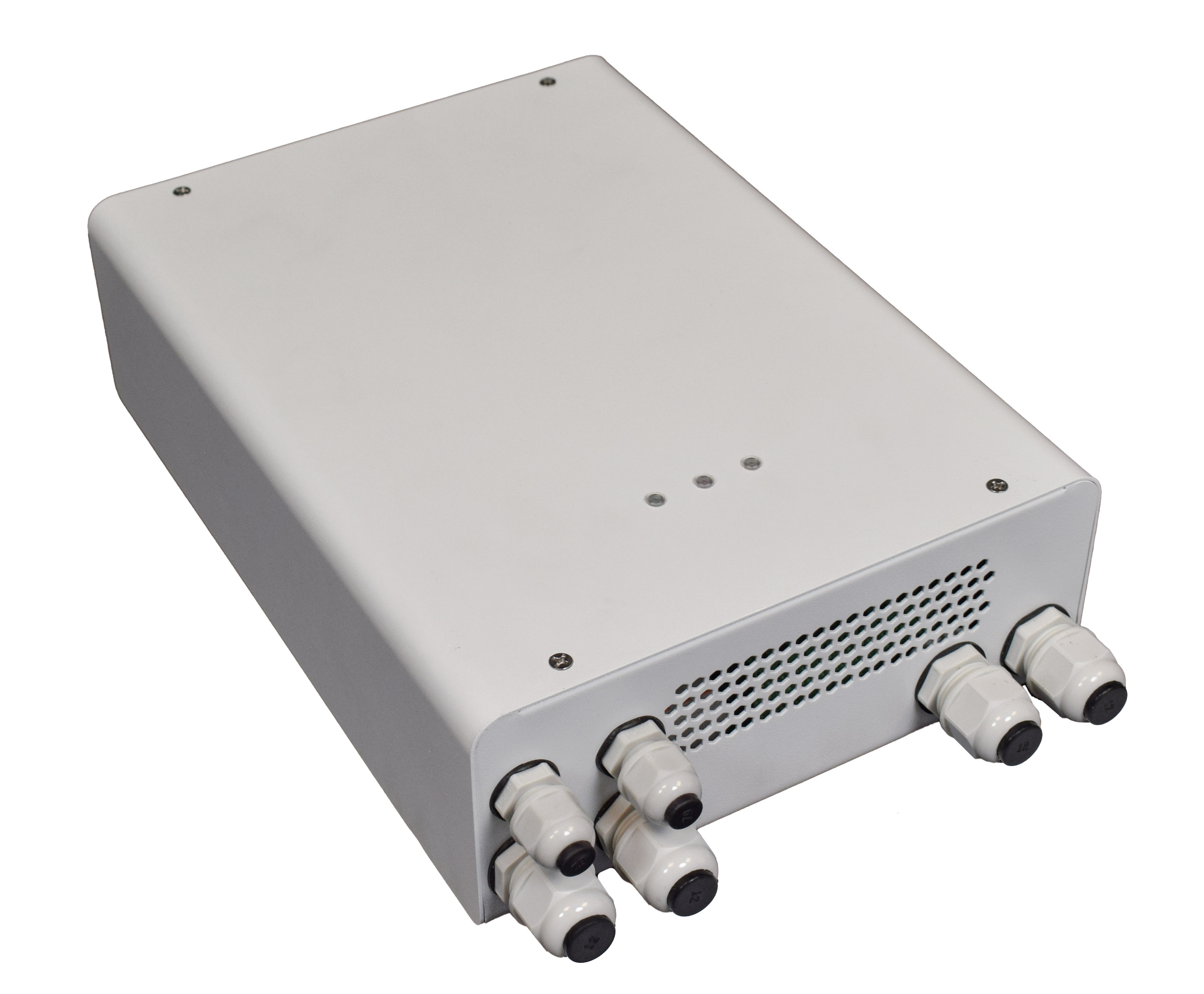

E-NERGY CARBON Netzteil Basic 900 W AP/UP - 24 V 300 x 218 x 85 mm
Die Netzteile der Serie BASIC TT sind Sicherheitstransformatoren nach EN 61558-2-6 mit 24 V AC Sicherheitskleinspannung (SELV) zum Anschluss von Heizfolien des Systems E-NERGY CARBON. Die Ringkerntransformatoren mit integriertem Einschaltstrombegrenzer und einem Wirkungsgrad von bis zu 95 % besitzen ein Aufputz-Metallgehäuse und sind für die Aufputz- sowie Unterputzmontage geeignet. Federzugklemmen ermöglichen eine dauerhaft sichere elektrische Verbindung aller Anschlüsse. Nennleistung: 900 W Nennspannung Primär: 230 V AC 50/60 Hz Nennspannung Sekundär: 24 V AC (SELV, Safety Extra Low Voltage) Netzanschluss 230 V (Primär): Federzugklemmen 1,5 mm² – 2,5 mm² Anschluss Raumthermostat 230 V: Federzugklemmen 1,5 mm² – 2,5 mm² Anschluss Heizfolien 24 V (Sekundär): Federzugklemmen 2,5 mm² bis 6,0 mm² Anzahl Anschlüsse Heizfolie: 5 Absicherung pro Anschluss Heizfolie: 20 A Umgebungstemperatur: Max. 40°C Interner Sicherheits-Temperaturschalter: 130°C Isolierstoffklasse: B Gehäuseschutzart: IP20 Anzeige: LED Statusanzeige Gehäusedeckel Maße (LxBxH): 218 x 90 x 335 mm (einschließlich Kabelverschraubung) Gewicht: ca. 9,9 kg Bauform: Ringkern Schutzklasse IEC/EN: I

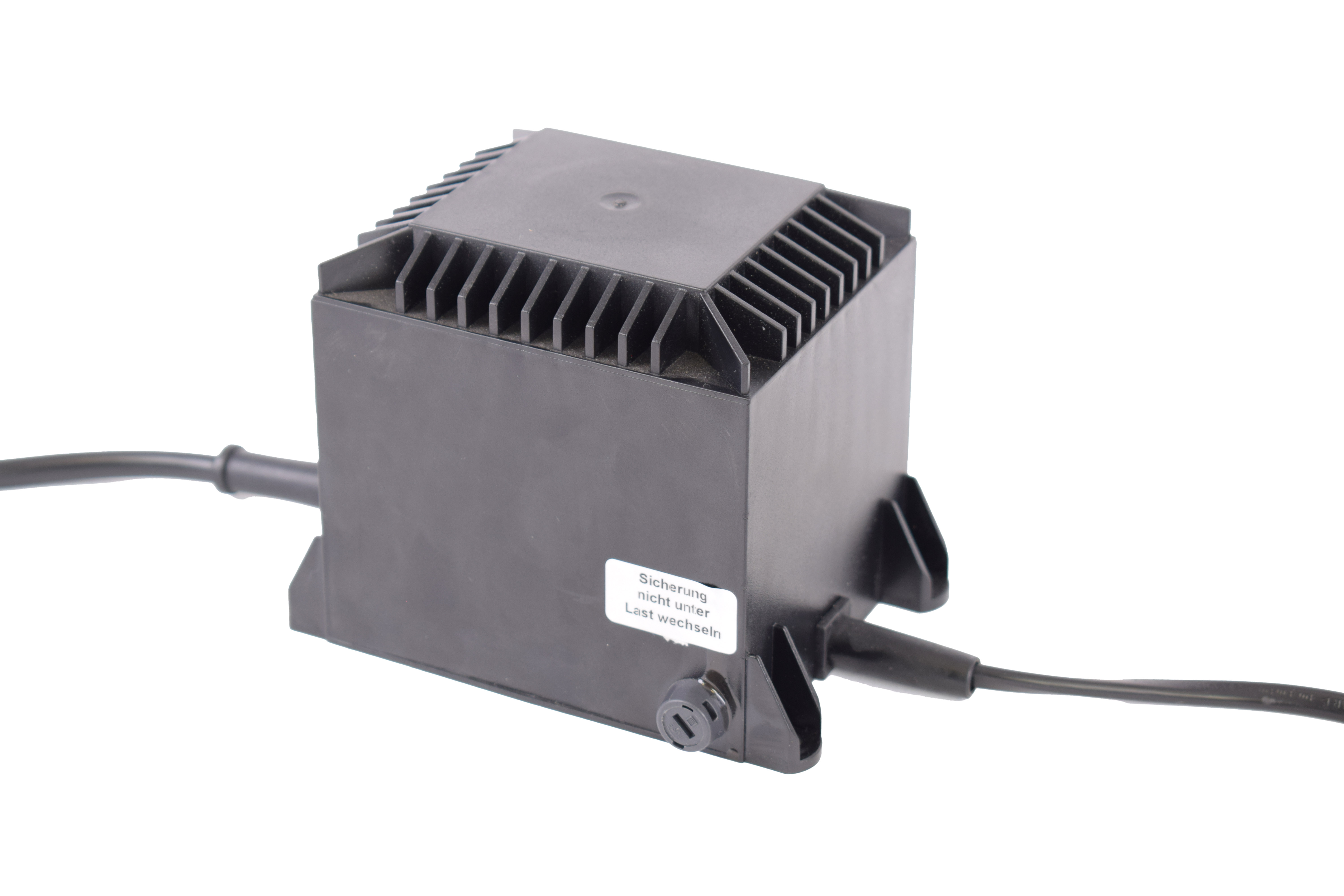

E-NERGY CARBON Netzteil Basic EI-C 100 W AP/UP - 24 V 120 x 80 x 77 mm
Steckerfertiger EI-Transformator für Heizleistungen bis 300 Watt, optimal für die Komforttemperierung kleiner Flächen, z.B. im Badezimmer geeignet. Nennleistung: 300 W Nennspannung Primär: 230 V AC 50/60 Hz Nennspannung Sekundär: 24 V AC (SELV, Safety Extra Low Voltage) Stromstärke Sekundär: 12,5 A Anschluss Primär: Anschlusskabel ca. 2,0 m lang mit Euroflachstecker Anschluss Sekundär: Anschlusskabel (2 x 1,5 mm²) ca. 4,0 m lang mit offenen Enden Interner Sicherheits-Temperaturschalter: 110°C selbsttätig rückstellend Interne Trafosicherung: auswechselbare Feinsicherung T 2,0 A Schutzmaßnahme: Schutzmaßnahme FI-Schutzschaltung 30 mA (bauseits) Umgebungstemperatur: Max. 40°C Isolierstoffklasse: E Gehäuseschutzart: IP56 Maße (L x B x H): ca. 129 x 91 x 100 mm (ohne Anschlussleitung) Gewicht: ca. 3,4 kg Bauform: EI-Kern, vergossen in einem Kunststoffgehäuse Schutzklasse IEC/EN: II verstärkte Isolierung
E-NERGY CARBON Netzteil Basic El-C 300 W AP/UP - 24 V 129 x 91 x 100 mm
Steckerfertiger EI-Transformator für Heizleistungen bis 300 Watt, optimal für die Komforttemperierung kleiner Flächen, z.B. im Badezimmer geeignet. Nennleistung: 300 W Nennspannung Primär: 230 V AC 50/60 Hz Nennspannung Sekundär: 24 V AC (SELV, Safety Extra Low Voltage) Stromstärke Sekundär: 12,5 A Anschluss Primär: Anschlusskabel ca. 2,0 m lang mit Euroflachstecker Anschluss Sekundär: Anschlusskabel (2 x 1,5 mm²) ca. 4,0 m lang mit offenen Enden Interner Sicherheits-Temperaturschalter: 110°C selbsttätig rückstellend Interne Trafosicherung: auswechselbare Feinsicherung T 2,0 A Schutzmaßnahme: Schutzmaßnahme FI-Schutzschaltung 30 mA (bauseits) Umgebungstemperatur: Max. 40°C Isolierstoffklasse: E Gehäuseschutzart: IP56 Maße (L x B x H): ca. 129 x 91 x 100 mm (ohne Anschlussleitung) Gewicht: ca. 3,4 kg Bauform: EI-Kern, vergossen in einem Kunststoffgehäuse Schutzklasse IEC/EN: II verstärkte Isolierung
E-NERGY CARBON Netzteil Pro 3000 W AP/UP 24 V 520 x 300 x 135mm 520 x 300 x 135mm
Die Netzteile der Serie PRO TT sind als zentrale Stromversorgungsstationen konzipiert und verfügen über Sicherheitstransformatoren nach EN 61558-2-6 mit 24 V AC Sicherheitskleinspannung (SELV) zum Anschluss von Heizfolien des Systems E-NERGY CARBON. Zum Anschluss ganzer Wohneinheiten / Etagen sind die Netzteile der Serie PRO TT mit 10 Eingänge zum Anschluss von Raumthermostaten und 10 Ausgängen zum Anschluss der Heizfolien ausgestattet. Die Steuerelektronik verfügt über einen integrierten Einschaltstrombegrenzer, DC-Netzfilter sowie über Federzugklemmen für eine dauerhaft sichere elektrische Verbindung aller Anschlüsse. Die Stromversorgungsstationen sind in einem Aufputz-Metallgehäuse montiert und ausschließlich für die Aufputz-Montage geeignet. Sie besitzen einen Wirkungsgrad von bis zu 95 %. Nennleistung: 3000 W Nennspannung Primär: 230 V AC 50/60 Hz Nennspannung Sekundär: 24 V AC (SELV, Safety Extra Low Voltage) Netzanschluss 230 V (Primär): Federzugklemmen 1,5 mm² – 2,5 mm² Anschluss Raumthermostat 230 V: Federzugklemmen 1,5 mm² – 2,5 mm² Anschluss Heizfolien 24 V (Sekundär): Federzugklemmen 2,5 mm² bis 6,0 mm² Anzahl Anschlüsse Heizfolie: 10 Absicherung pro Anschluss Heizfolie: 20 A Umgebungstemperatur: Max. 40°C Interner Sicherheits-Temperaturschalter: 130°C Isolierstoffklasse: B Gehäuseschutzart: IP20 Anzeige: LED Statusanzeige Gehäusedeckel Maße (LxBxH): 300 x 140 x 560 mm (einschließlich Kabelverschraubung) Gewicht: ca. 28,0 kg Bauform: Ringkern Schutzklasse IEC/EN: I
